一、产品概述

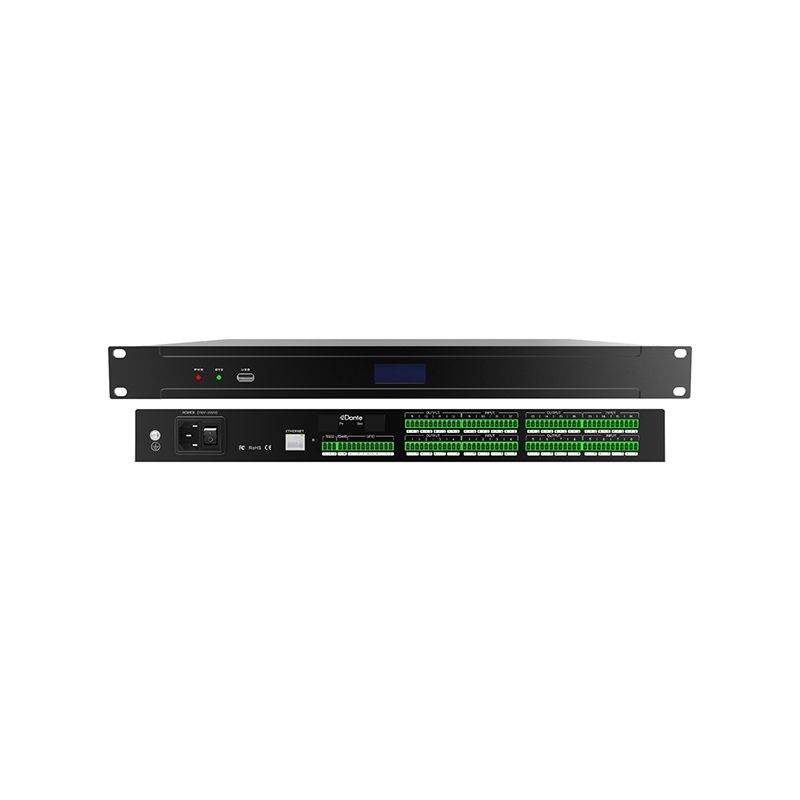

N-16SP是DOUBLE-SOUND（呗声）推出的高端工程级16进16出数字音频处理器，专为大型会议系统、智慧扩声、多分区广播、音视频集成工程量身打造。设备搭载高性能32bit高速DSP处理芯片，采用48KHz专业采样率与24bit高清数模转换架构，集成全套专业音频算法与智能联动控制功能。整机标配16路平衡模拟输入、16路平衡模拟输出，每通道独立支持48V幻象供电与前置增益调节，集成USB声卡、本地存储、液晶可视化配置、多协议串口、网络管控、GPIO联动等全维度拓展能力。内置回声消除、噪声抑制、反馈抑制、自动混音、参量均衡、延时压缩等全套专业音效处理模块，支持摄像头协议联动、手机APP、线控盒、运维平台多端管控，算法成熟、音质纯净、控制精准、拓展性极强，是中大型专业会议、报告厅、多功能厅、全域广播系统的核心音频处理设备。

二、核心技术参数

1. 通道规格：采用16路模拟平衡输入、16路模拟平衡输出硬件架构，全通道独立信号处理，通道之间互不干扰，满足大型多分区、多点位音频矩阵调度需求。

2. 最大不失真电平：整机最大输入、输出电平可达17dBu（5.48Vrms），动态余量充足，大信号传输无削峰、无失真，适配高标准专业扩声场景。

3. 幻象电源配置：所有输入通道标配独立48V幻像电源，可直接适配各类电容话筒、拾音麦克风，无需外接供电适配器，系统搭建更简洁。

4. 前置放大增益：每路输入搭载专业麦克风前置放大器，增益调节范围0-40dB，支持1dB精准步进微调，可适配不同灵敏度拾音设备，适配场景更广。

5. 音频处理硬件：内置32bit高速DSP专用处理芯片，采用48KHz标准工业采样率、24bit高清数模转换精度，运算速度快、处理精度高，音频还原度极致。

6. 频响指标：专业级频响范围20Hz-20KHz，全频段平直通透，高低频延伸饱满，完整还原音源细节，无频段缺失、无频率畸变。

7. 信噪比参数：线路输入信噪比高达80dB，内置多级降噪滤波电路，有效过滤底噪、杂波与电磁干扰，全程纯净无杂音。

8. 输出电平规格：额定不平衡输出+4dB，最大峰值输出+12dB，输出动态范围广，可适配各类后级功放、音频终端设备。

9. 功能算法配置：内置AFC反馈抑制、AEC回声消除、ANC噪声消除、AGC自动增益、AUTO MIX自动混音、MATRIX MIX矩阵混音、噪声门、PEQ参量均衡、延时器、FIR滤波器、高低通分频、压缩器、限幅器全套专业音频算法。

10. 本地交互配置：搭载高清液晶显示屏，支持本地可视化配置，可直接设置设备名称、设备预设、设备IP、输入输出音量、输入模式、设备版本查询等功能，本地调试无需电脑。

11. USB拓展功能：标配TYPE-B高速USB接口，支持电脑免驱连接软件调试；内置U盘本地存储功能，可存放设备程序、配置文件、软件及电子说明书，设备运维升级便捷。自带立体声USB声卡功能，支持电脑音频播放与录音采集。

12. 控制接口配置：集成1路RS232串口、1路RS485串口、1路千兆网络接口、8路GPIO可编程接口，全面适配电脑软件调试、第三方中控系统联动、外设触发控制。

13. 智能联动协议：输入通道支持语音激励摄像跟踪功能，兼容PELCO-D、PELCO-P、VISCA主流摄像头协议，可实现声音触发摄像头自动联动定位。

14. 预设记忆功能：设备内置60组场景预设记忆位置，可存储不同会议、广播、演出场景参数，一键调取切换，适配多场景快速切换使用需求。

15. 多端管控方式：支持电脑软件调试、运维管理平台远程管控、专用线控盒本地控制、安卓APP网络无线控制，多端协同、操控灵活。

16. 状态指示：配备独立POWER电源指示灯，设备供电状态直观可视化，运行状态一目了然。

17. 供电规格：标准商用市电供电，AC 220V±10%、50-60Hz，电压适配范围广，抗电网波动，适配国内各类机房与工程现场供电环境。

三、产品功能特性

（一）16进16出全矩阵架构，大型系统无缝调度

1. 搭载16路独立平衡输入、16路独立平衡输出全硬件矩阵架构，全通道独立处理、互不串扰，支持任意通道自由矩阵混音、信号路由分配，满足多会议室联动、多分区广播、多点位拾音扩声的复杂音频调度需求。

2. 超大动态17dBu不失真输入输出电平设计，大音量、大动态音源传输无削峰失真，动态余量充沛，适配报告厅、多功能厅、大型会场等高保真专业扩声场景。

（二）全通道独立幻象供电+精准增益调控

1. 所有输入通道标配48V独立幻象电源，可直接驱动各类电容拾音话筒、吊顶麦克风、界面话筒，无需额外外接供电设备，简化工程布线、降低系统成本。

2. 每路输入配备0-40dB高精度前置增益调节，支持1dB步进精细化微调，可精准匹配不同灵敏度拾音设备，解决小声源收音微弱、大声源过载失真问题，全域收音响度均匀稳定。

（三）全套专业DSP算法，一键净化专业声场

1. 搭载32bit高速DSP核心与48KHz/24bit高清音频处理架构，内置会议扩声全套核心算法：AEC回声消除彻底消除会场墙面回声、空间混响；ANC智能噪声消除自动过滤空调噪音、环境底噪、人流杂音。

2. AFC自适应反馈抑制精准捕捉啸叫频点、自动抑制啸叫，无需人工手动调点，保障会议全程无啸叫、无破音；AGC自动增益恒定人声响度，远近拾音音量均匀，杜绝忽大忽小。

3. 集成自动混音、矩阵混音、噪声门、参量均衡、高低通分频、延时、压缩限幅等全套专业功能，可针对不同空间声学环境精细化调校，适配会议、演出、广播、汇报全场景声场优化。

（四）USB多功能集成，免驱调试+音频录播

1. 标配TYPE-B免驱USB调试接口，电脑即插即用，无需安装复杂驱动，快速连接上位机软件完成参数调试、场景配置、程序升级，工程调试高效便捷。

2. 内置U盘本地存储功能，可本地存储设备程序、配置参数、软件工具、电子说明书，设备运维、现场拷贝、参数备份恢复一键完成。

3. 自带立体声USB声卡功能，支持电脑音源无损播放、现场音频精准录音采集，兼顾日常音源接入与会议录播存档需求，一机多用、功能集成度极高。

（五）液晶可视化本地配置，脱机自主调试

1. 搭载高清液晶显示屏，支持本地可视化全功能配置，无需外接电脑即可完成设备名称修改、IP地址设置、输入输出音量调节、工作模式切换、设备版本查询等操作，现场调试灵活高效。

2. 内置60组场景预设记忆，可提前存储会议模式、广播模式、演出模式、汇报模式等多套参数，不同场景使用时一键切换调取，适配多场景高频轮换使用工况。

（六）多接口联动拓展，兼容主流中控与摄像系统

1. 丰富外设接口全覆盖，RS232、RS485、网络接口、8路GPIO可编程接口协同工作，可无缝对接各类智能中控系统、可编程主机、触发外设，实现音频系统与智能化系统联动同步控制。

2. 支持语音激励摄像跟踪功能，兼容PELCO-D、PELCO-P、VISCA三大主流摄像头协议，人声拾音触发摄像头自动定位、切换画面，实现声像同步联动，适配智能会议、远程视频会议场景。

（七）多端智能管控，远程运维便捷高效

1. 支持四端协同管控：电脑软件精细化调试、运维平台远程集中管控、本地线控盒快捷操作、安卓APP无线移动控制，调试、使用、运维全场景覆盖。

2. 可接入智慧运维管理平台，支持设备状态监测、参数远程修改、故障远程排查、程序远程升级，打造无人值守智能化音频系统运维体系。

（八）高保真低噪设计，全域纯净音质输出

1.20Hz-20KHz全频段平直响应搭配80dB超高线路信噪比，全频段音质通透细腻、层次饱满，精准还原人声与音源细节，无杂音、无失真、无频率缺失。

2.多级硬件滤波+软件算法双重降噪，有效抑制市电杂波、电磁干扰、环境底噪，大动态、大声压场景下依旧保持纯净音质，满足专业工程高标准扩声需求。

四、应用场景

广泛适用于政企大型多功能报告厅、多媒体会议室、高清视频会议系统、校园多功能礼堂、演播室、全域多分区公共广播系统、政务大厅、展馆展厅、文旅演出扩声等需要多路音频矩阵调度、智能声像联动、高清降噪、多场景模式切换的专业音视频集成工程项目。
